As plataformas elevatórias da Fitmaq Industrial trazem uma solução completa para acessibilidade em empreendimentos residenciais, comerciais e para hospitais. Todos os detalhes foram pensados para uma viagem confortável e segura desde a configuração de série. Atendemos a edificações novas e reformas, sendo ideal para escolas, museus, centros comerciais, clínicas e demais locais públicos que dependem de elevação vertical para a circulação livre de pessoas.

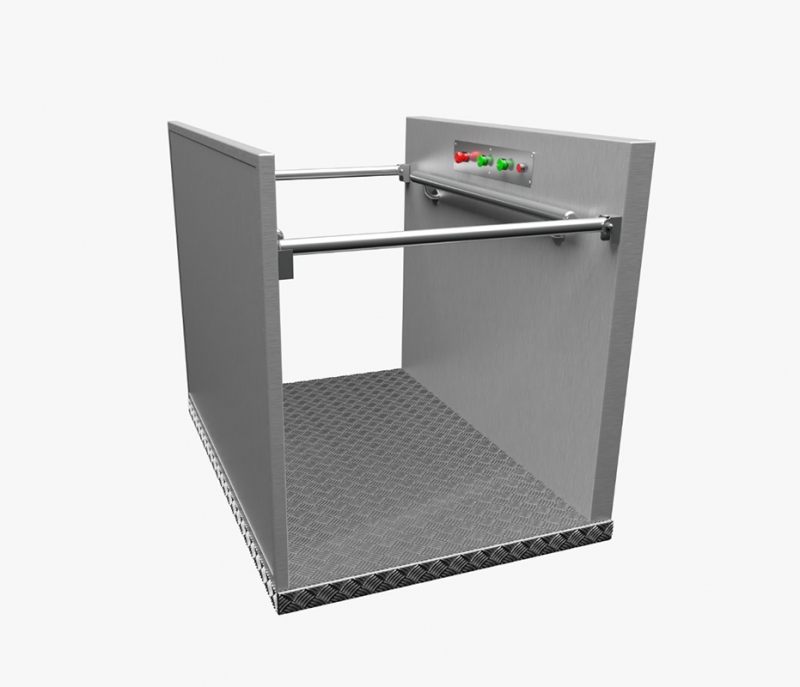

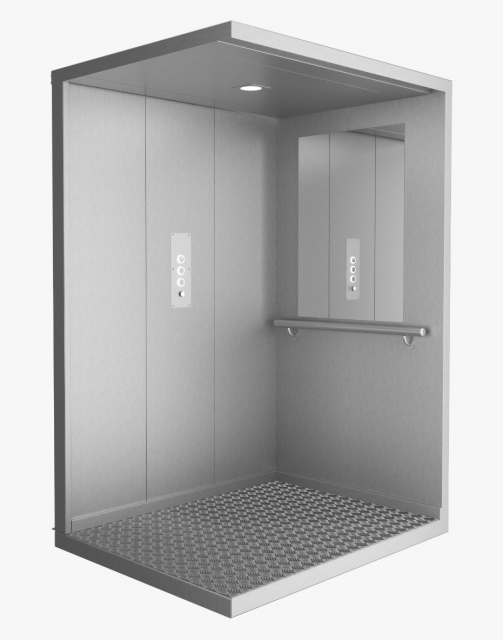

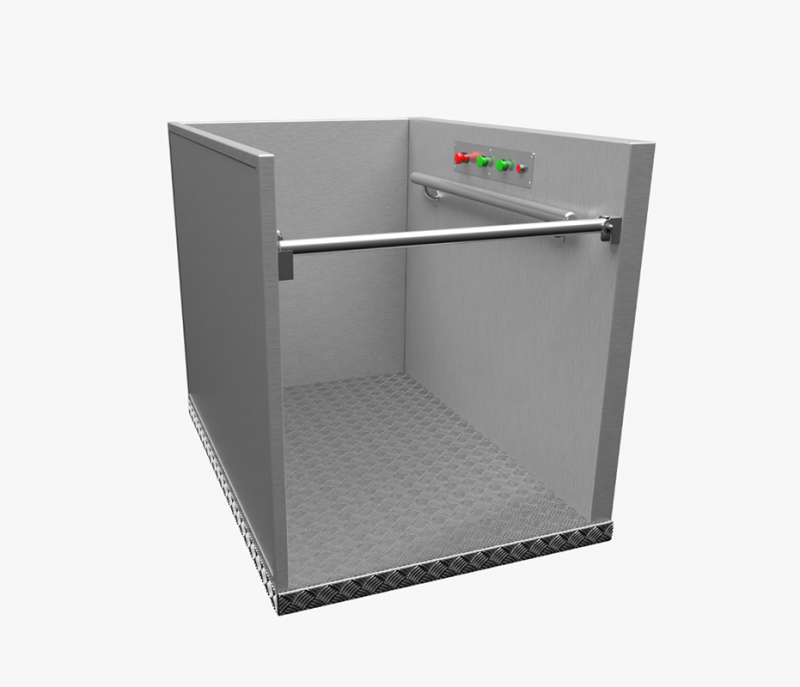

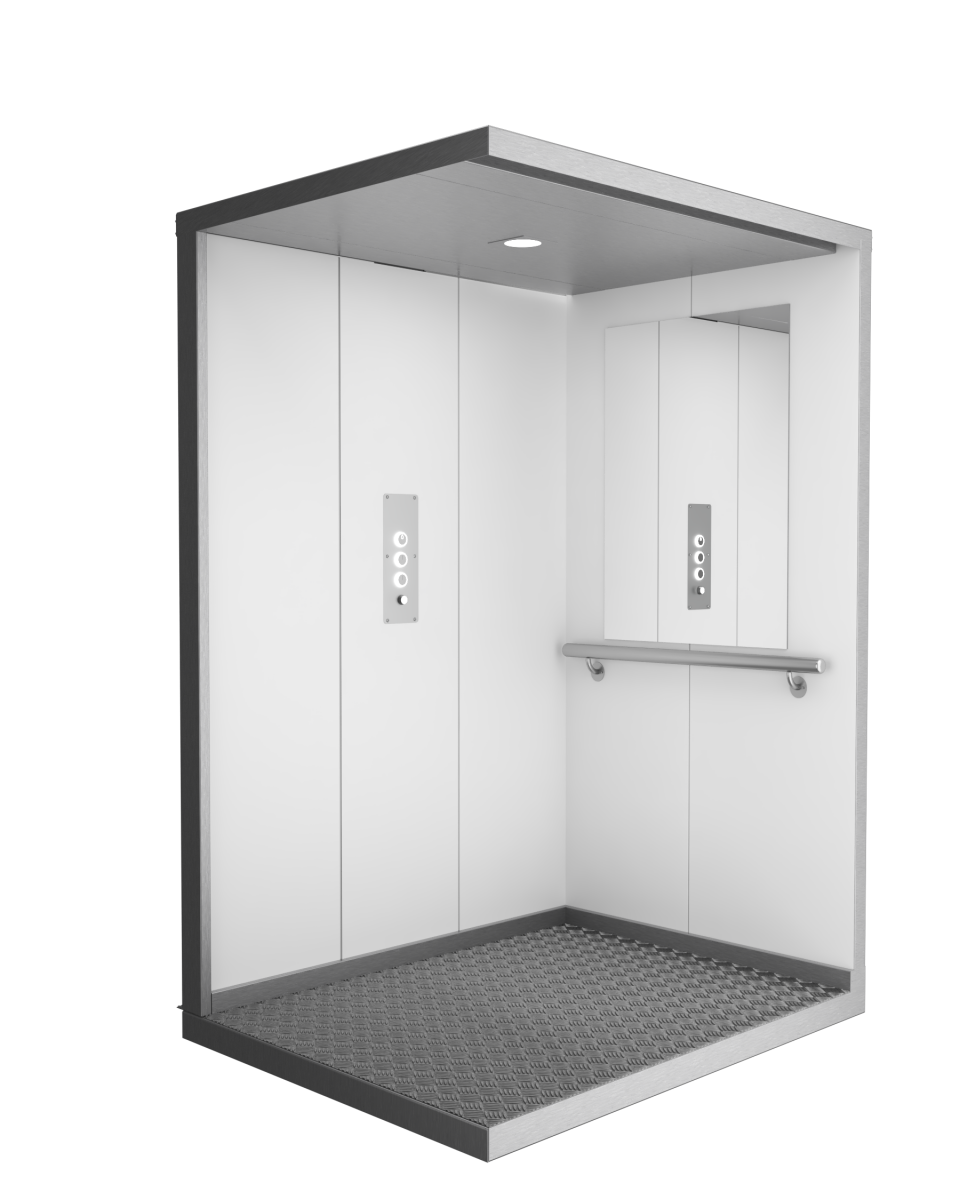

Nossos modelos são indicados para desníveis de até 4 metros, disponível em dois modelos: AF120 modelo meia cabine, ou AF220, de cabine fechada. Para desníveis acima de 2 metros oferecemos dois opcionais de fechamento externo em vidro ou em chapas de ACM. Caso o cliente deseje, pode fazer o fechamento por alvenaria.
Para acessibilidade onde não dispõe de possibilidade de caixa de corrida vertical, o modelo AFR-2 oferece o máximo de conforto para acessibilidade com uma plataforma que se adapta à inclinação de rampas ou escadas de forma sobreposta, demandando menos alterações na alvenaria
PRINCIPAIS | VANTAGENS
Baixa geração de ruído, opções de cabines com acesso unilateral ou multilateral, cabine em aço inoxidável – projeto elegante e menor manutenção, liberação da porta somente com a cabine no andar, fácil adaptabilidade a projetos existentes e atendimento à norma ABNT ISO 9386-1

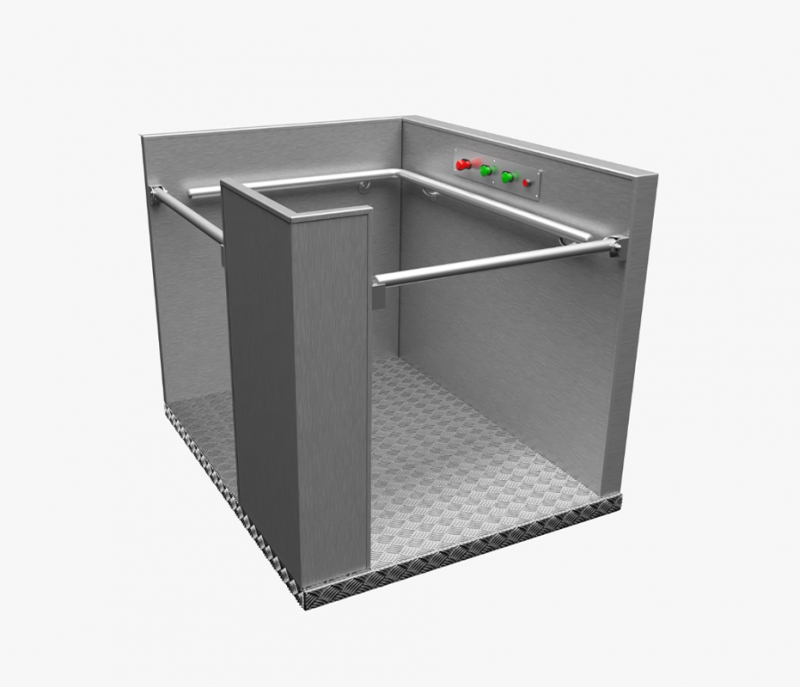

Revestimento: painéis de chapa de aço inoxidável escovado
Número de entradas: 01 / unilateral – entrada e saída na mesma face nos pavimentos atendidos
Corrimãos: tubulares de aço inoxidável e acabamento polido
Iluminação: em LED embutida no teto
Espelho: ao fundo da cabine
Acesso: cancela de acesso articulável, fabricada em tubo de aço inoxidável polido
Piso: antiderrapante em alumínio corrugado
Botoeiras: sobe e desce, de acionamento tipo pressão constante modelo “cogumelo” – ideal para uso em dispositivos de acessibilidade por demandar menor esforço do usuário
Botoeiras embutidas de aço inoxidável sob consulta
Chave liga/desliga: permite ao proprietário desligar e remover a chave para evitar o uso indevido
Botão para solicitar ajuda: aciona uma sirene no exterior da plataforma, gerando um som de alerta
Identificação: todos os botões com identificação em Braille
Carga nominal: 300 kg (cadeirante + acompanhante)
Velocidade: 6 m/minuto
Rebaixo no piso: 300 mm
Número de andares atendidos: 02 ou 03
Deslocamento: 0,5 a 4 metros
Sistema de freio: mecânico
Sistema de tração: cabos de aço e contrapeso
Máquina de tração: compacta, sem casa de máquinas, tensão de alimentação elétrica trifásica 220/380 Volts

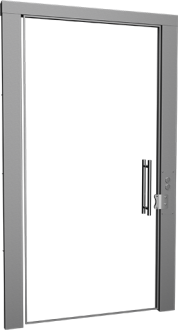

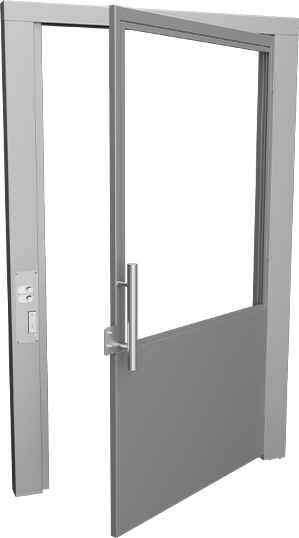

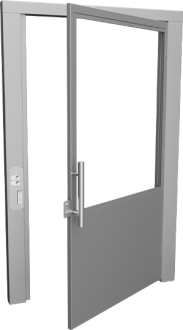

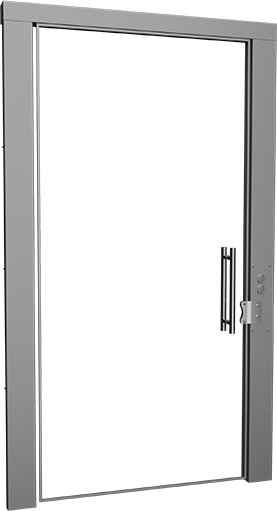

Portas externas: em vidro temperado fumê
batentes metálicos completos, dispostas nos pavimentos atendidos
Fechaduras das portas: especificas e homologadas para elevadores
Nota: portas abrem SOMENTE com a cabine no andar. Em caso de emergência ou resgate a plataforma é dotada de sistema para abertura manual de portas.
Segurança de portas: deslocamento da cabine SOMENTE após as portas fechadas
Botoeiras portas: acionamento do tipo “pressão constante”, modelo cogumelo – modelo ideal para aplicação em itens de acessibilidade por demandar menor esforço do usuário
Botão para solicitar ajuda: aciona uma sirene no exterior do elevador, gerando um som de alerta
Quadro elétrico: integrado, pronto para funcionamento – demandando unicamente de derivação de tensão trifásica 220 ou 380 Volts
Componentes elétricos: circuito de comando em 24 Vcc com aplicação de componentes específicos para elevadores
Adesivos de orientação e sinalização de acessibilidade
