Com um projeto robusto, a cabine dos nossos elevadores combina tecnologia, design e durabilidade, proporcionando segurança e conforto ao usuário. Indicado para edificações comerciais e residências, sua configuração permite o transporte seguro e eficiente de cargas e pessoas em instalações industriais.
Em sua estrutura, conta com a rigidez do aço carbono, aliado à processos de fabricação que conferem maior customização do produto e qualidade entregue ao cliente.
Equipamento indicado para o transporte de cargas. Para carregamento pode ser utilizado carinhos ou paleteiras não motorizados. Classe de carregamento A:
Carga comum e distribuída
Uma peça única não pode pesar mais do que 1/4 da carga nominal do elevador
O carregamento e o descarregamento são manuais ou através de empilhadeiras manuais (paleteira ou carrinho hidráulico);
É proibida a entrada no elevador de qualquer tipo de empilhadeira motorizada
Durante o carregamento e o descarregamento, a carga na cabina não pode exceder a capacidade nominal do elevador
Classe de carregamento B

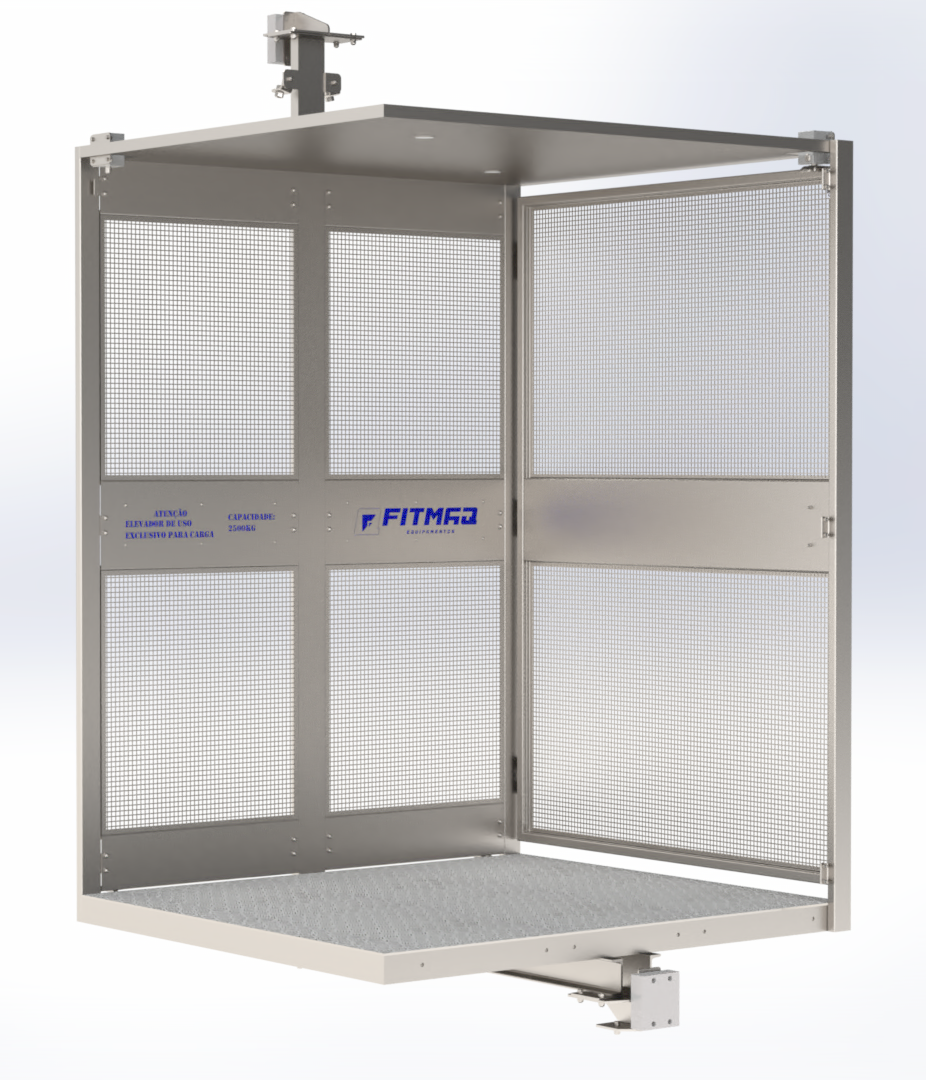

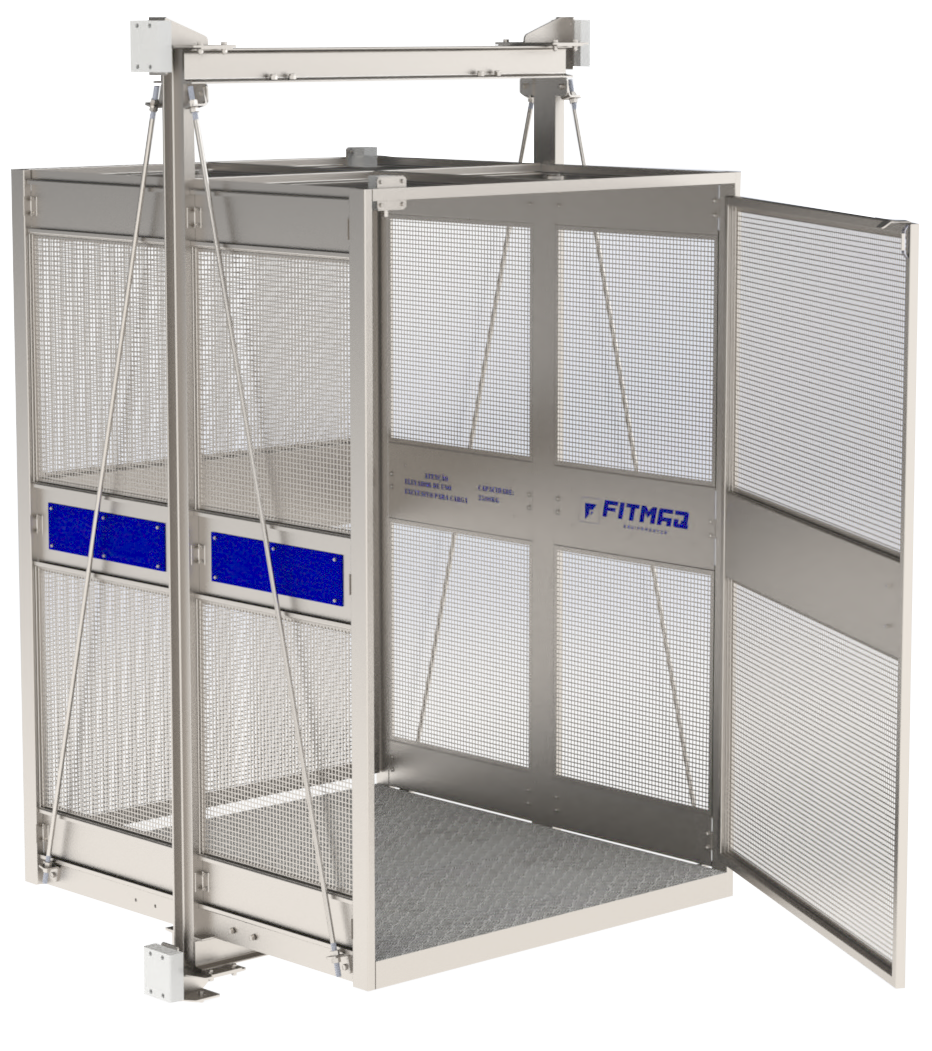

CABINE
Estrutura da cabine (chassis): fabricada em aço carbono SAE 1020 com pintura anticorrosão
Acessos à cabine unilateral – entrada e saída em ambos pavimentos pela mesma face
Capacidade: 1.500 kg
Revestimento das paredes da cabine com tela OTIS 30 x 30 x 3,18 zincada
Teto fechado com chapa de aço carbono SAE 1020
Iluminação interna embutida no teto em spots de led
Piso em chapa de aço SAE 1020 antiderrapante (corrugada) de 4,76 mm de espessura com reforço estrutural
Botoeira interna tipo industrial disposta no painel interno da cabine
Botão de emergência/alarme
Display indicador de posição e direção em matriz de pontos LED
Chave de bloqueio para manter a porta aberta durante o processo de carga e descarga
Travas de portas da cabine
Portas da cabine metálicas de abertura manual divididas em duas partes
Vão livre da porta: conforme o produto a ser carregado
Sensores de intertravamento nas portas – o elevador inicia o movimento SOMENTE com a porta totalmente fechada
Sensor de barreira tipo coluna de led para portas – impede o funcionamento do equipamento caso haja algum obstáculo na porta
Abertura útil da cabine: 1500 x 2200 mm
Adesivos de orientação e sinalização de segurança
special-group-spacing
CARACTERÍSTICAS | TÉCNICAS
Capacidade de carga: até 10 toneladas
Velocidade: 15 m/min
Percurso: conforme a quantidade de andares atendidos
Número de pavimentos atendidos: até 20 andares
Sistema de acionamento: eletromecânico, com casa de máquinas
Máquina de tração com engrenagens
Movimento da cabine por cabos de aço e contrapeso
Cabos de aço CIMAF 1ª Linha
Trilhos laterais tipo “T” 89B 16mm retificado com corrediças em polímero de engenharia
Estrutura superior de suporte para motorredutor e casa de máquinas em viga “I” de 4”, a ser montado sobre estrutura portante
Mancais e rolamentos de primeira linha
Rebaixo no piso de 1500 mm
Portas de pavimento metálicas com abertura manual ou automáticas de recolhimento lateral
Vão livre da porta de pavimento: 1600 mm
Botoeira de chamado tipo industrial fixa lateralmente à porta, embutida no batente – opcional de botoeiras comerciais
Abertura útil da porta do pavimento (largura x altura): conforme a classe de carregamento
Sensores de intertravamento nas portas de pavimento – o elevador inicia o movimento SOMENTE com a porta totalmente fechada
Travas de portas de pavimento com redundância por sensores magnéticos
Abertura de portas de pavimento SOMENTE SE a cabine estiver presente no andar
Botão de emergência nas portas externas
Display de indicação de andares com matriz de pontos de led dispostos lateralmente às portas nos pavimentos atendidos – Display de LCD sob consulta
Freio de segurança instantâneo fixo à cabine
Limitador de velocidade
Quadro de comando microprocessado, com sistema de controle VVVF para o motor
Circuito elétrico de comando
Quadro elétrico integrado montado na casa de máquinas pronto para energização por derivação de energia trifásica 380 Volts
Circuito de força
Circuito de comando com tensão 24Vcc
Placa eletrônica para controle geral das funções do elevador, entre elas:
Controle de subida e descida
Liberação de abertura de portas
Iluminação interna
Acionamento exclusivo para acesso técnico – controle manual da cabine
Opção de deixar elevador estacionado em um andar desejado,
Indicação do andar que o elevador está
Indicador de elevador em percurso/uso
Indicação de porta aberta e demais utilidades
Adesivos de orientação e sinalização de segurança
ESTRUTURA PORTANTE | (OPCIONAL)
Estrutura de suporte para elevador de cargas fabricado em aço carbono SAE 1020
Pilares e vigas da estrutura em tubo de aço SAE 1020 com amarrações intermediárias
Sapatas e flanges de montagem e fixação à alvenaria em chapa de aço carbono SAE 1020
Fixação à alvenaria por parabolts
Acabamento superficial anticorrosão por pintura epóxi
Revestimento externo da estrutura portante (caixa de corrida do elevador) com tela OTIS
