Com um projeto arrojado e elegante, a cabine dos nossos elevadores combina tecnologia, design e durabilidade, proporcionando segurança e conforto ao usuário.
Indicado para edificações comerciais e industriais, sua configuração permite acesso comum e para pessoas com mobilidade reduzida e ou cadeirantes. Sua estrutura conta com a robustez do aço carbono, aliado à beleza e durabilidade das chapas de aço inoxidável aplicado às paredes internas, subteto e corrimãos, criando um ambiente sofisticado e elegante. Entre em contato e conheça as possibilidades de personalização do seu projeto. Dê ao seu empreendimento a sofisticação que ele merece.
PRINCIPAIS | VANTAGENS
As portas de nossos elevadores possuem tecnologia de controle VVVF, proporcionando uma operação rápida, silenciosa e precisa, além da economia de energia.
Possuem sistema eletrônico de proteção através de feixes de luz infravermelho, que ao detectar obstáculos, interrompe o fechamento e faz a porta abrir novamente
Estrutura (chassis): fabricada em aço SAE 1020 com pintura anticorrosiva
Painéis: em chapa de aço inoxidável escovado
Dimensões da cabine:
Largura 1300 mm
Comprimento 1450 mm
Altura: 2400 mm
Número de entradas: 01 / unilateral – entrada e saída à cabine pela mesma porta em todos os pavimentos
Porta de cabine: com abertura automática de recolhimento lateral, duas folhas de correr, em painéis de aço inoxidável
As portas de nossos elevadores possuem tecnologia de controle VVVF, proporcionando uma operação rápida, silenciosa e precisa, além da economia de energia. Possuem sistema eletrônico de proteção através de feixes de luz infravermelho, que ao detectar obstáculos, interrompe o fechamento e faz a porta abrir novamente
Sistema Voicer – anúncio eletrônico sonoro de pavimento e movimentação de portas - opcional
Interfone para comunicação do usuário na cabine com o meio externo
Largura livre da porta: 900 mm
Corrediças da cabine em polímero de engenharia

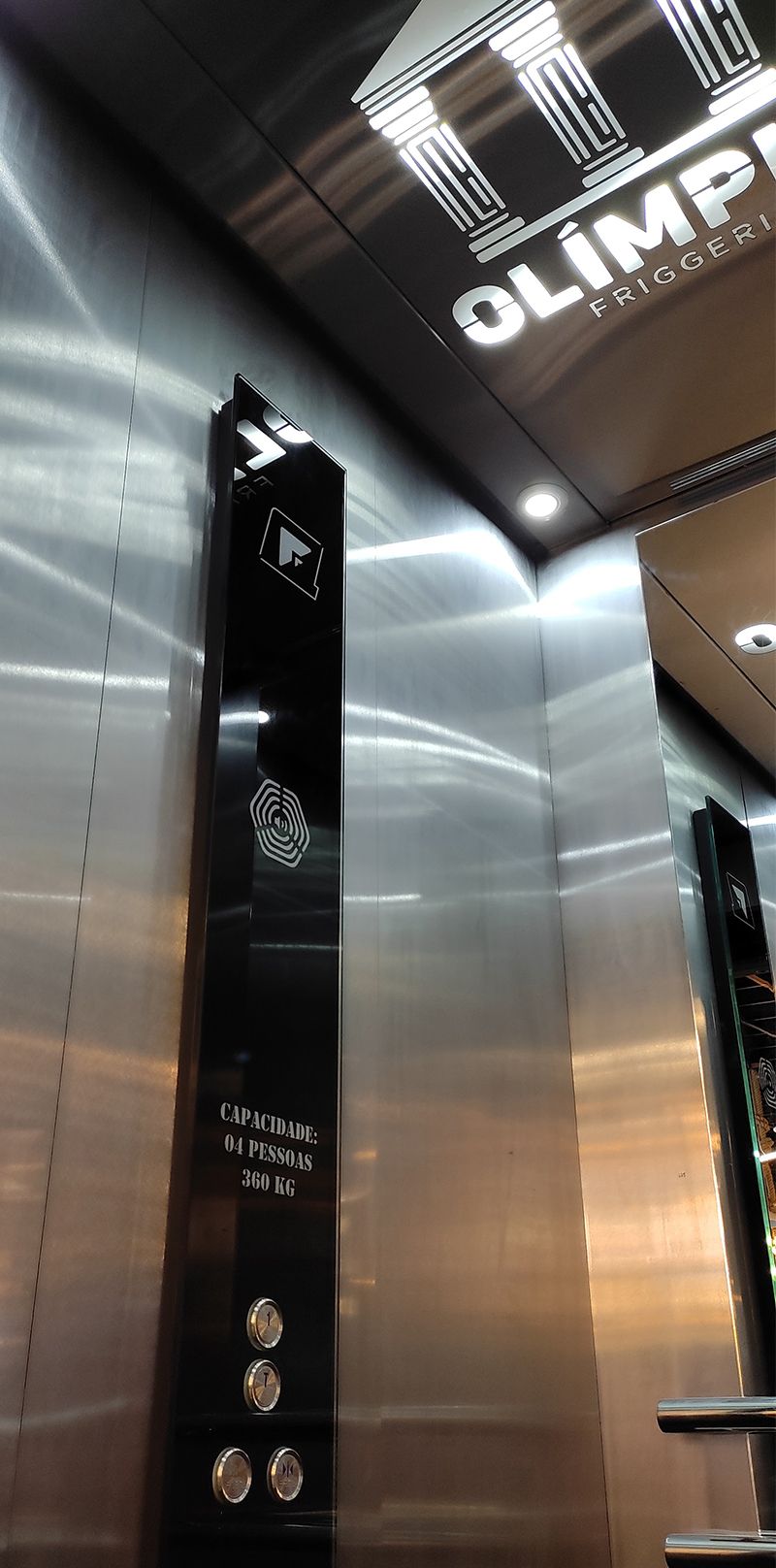

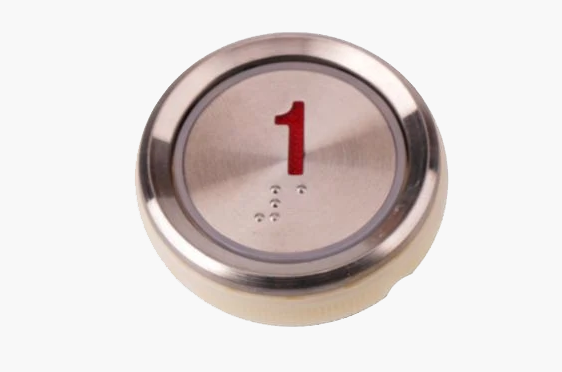

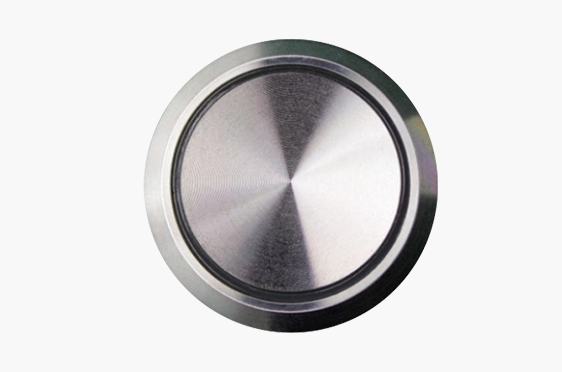

Botoeiras: fixadas em totem de aço inoxidável disposta ao centro da cabine, com botões embutidos em aço inoxidável, iluminados em led azul e insertos em braile
Visor de LCD disposto no interior da cabine com informações de posição de pavimento, data e hora, clima externo e interno ao elevador

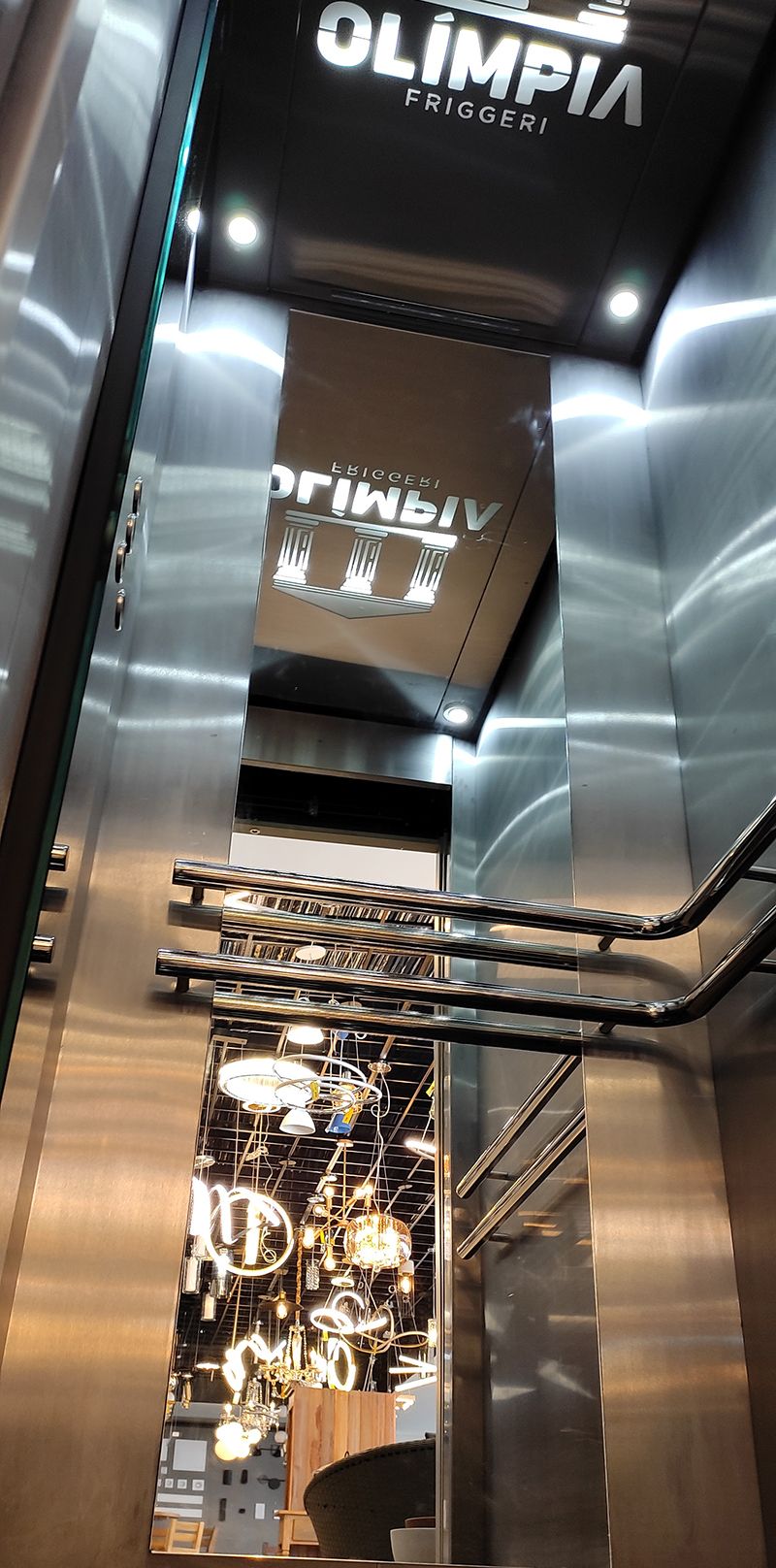

Corrimão: tubular duplo, de aço inoxidável com acabamento polido disposto em três faces da cabine
Piso: pedra ornamental granito incluso – escolha de cor pelo cliente

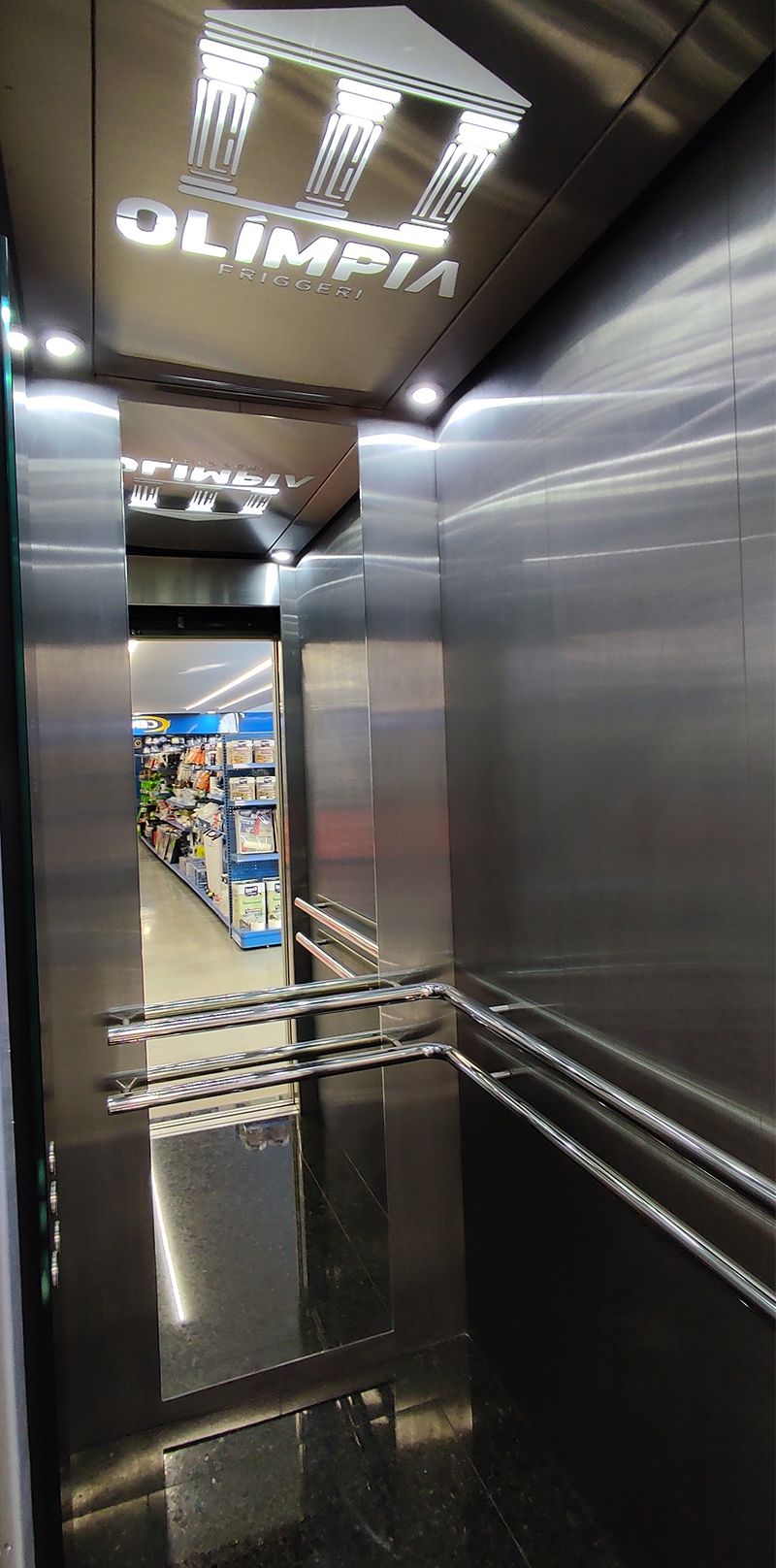

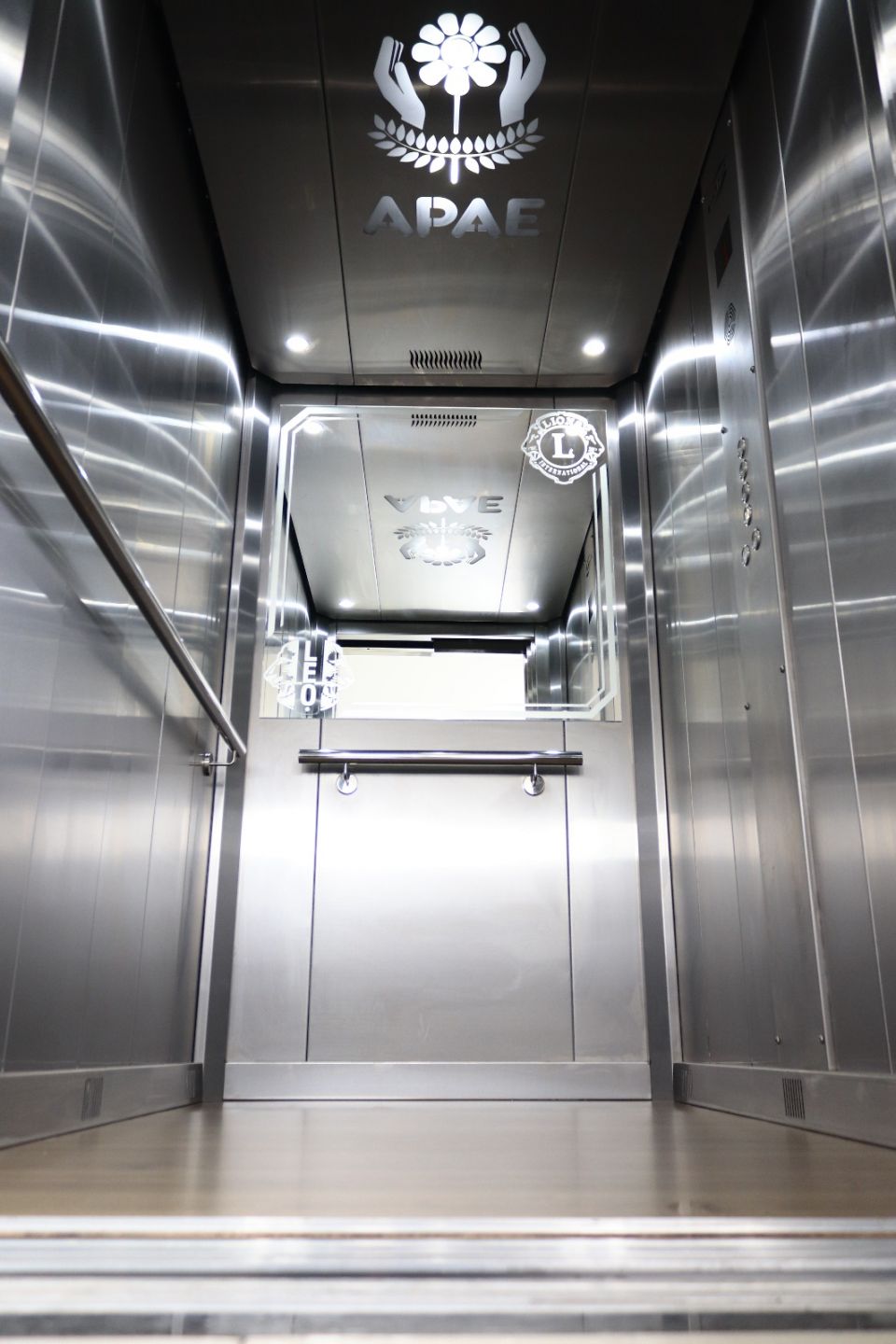

Subteto personalizado com a logomarca da faculdade executada em processo de corte a laser e iluminação embutida
Iluminação: por 06 spots em led, embutida no teto
Espelho: disposto no fundo da cabine
Ventilação: embutida no teto da cabine, com baixo ruído
Aba 1
Aba 1
PORTAS EXTERNAS | AUTOMÁTICAS

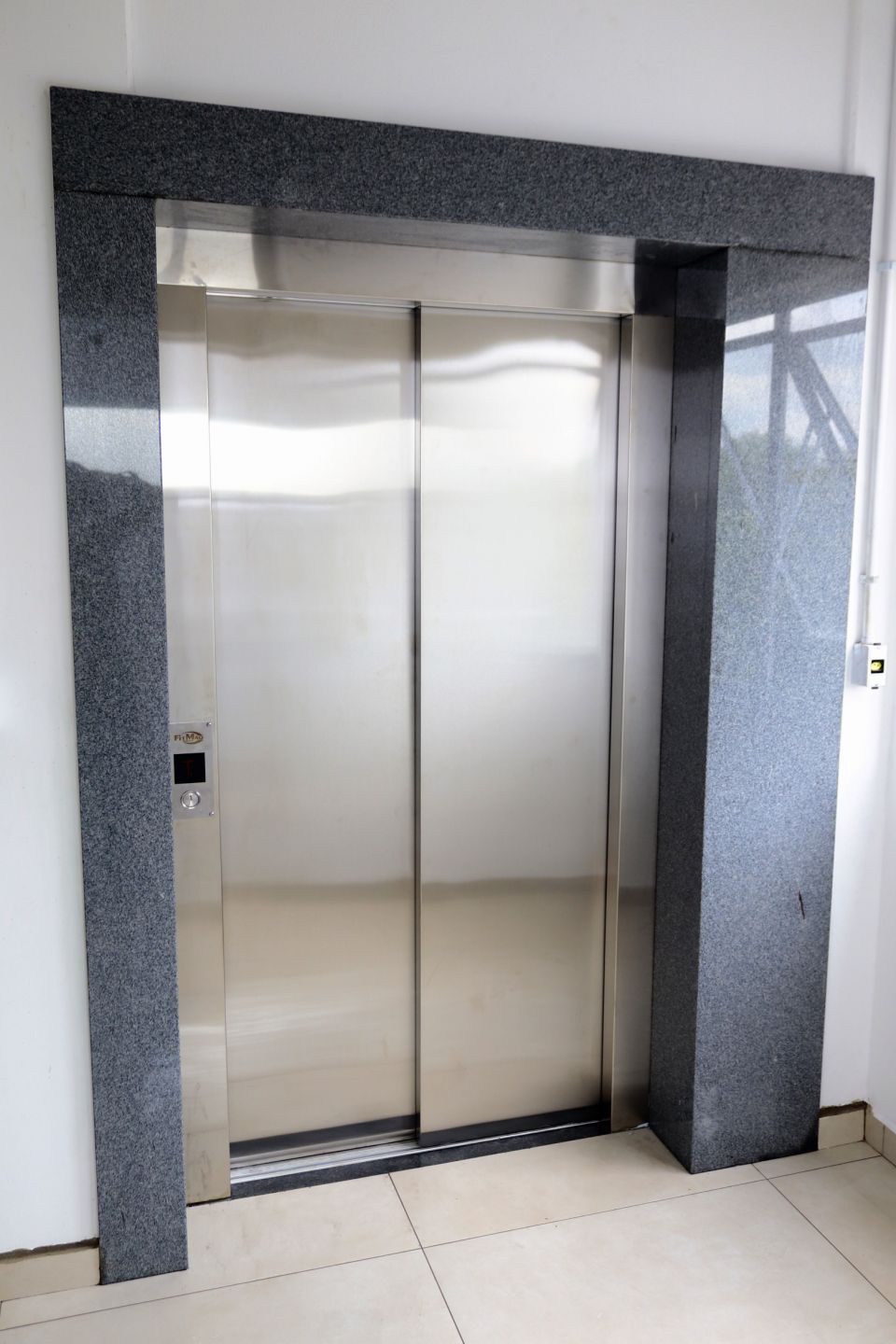

Portas externas: de abertura automática com recolhimento lateral
Portas de pavimento: fabricadas em aço inoxidável escovado

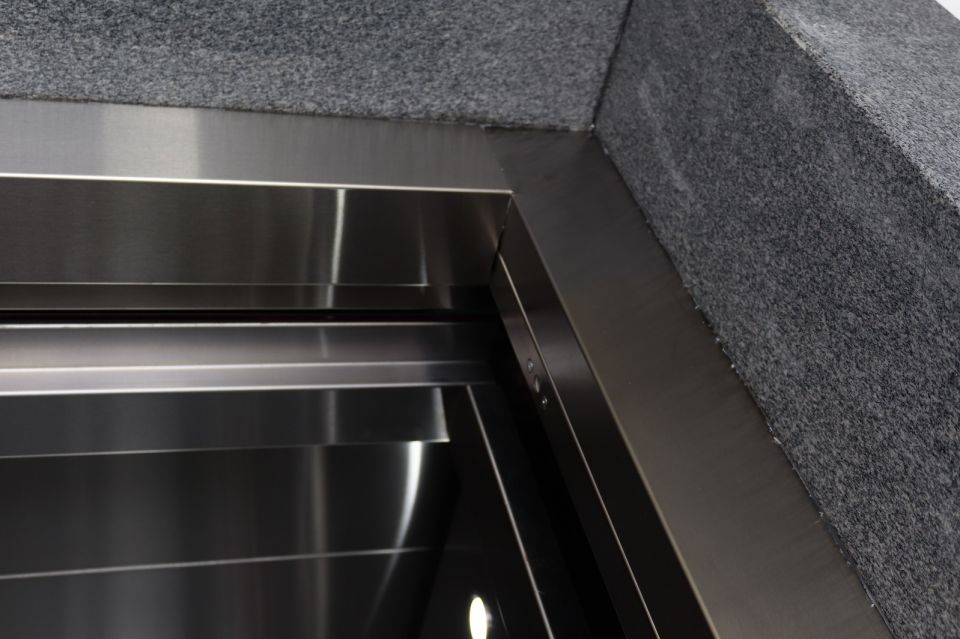

Batente metálico completo em aço inoxidável
Largura portas: 900 mm
Altura: 2100 mm
Detalhe: porta externa só abre com a cabine no andar. Em caso de emergência ou resgate a porta é dotado de sistema de abertura manual
Segurança de portas: deslocamento da cabine SOMENTE com portas completamente fechadas.

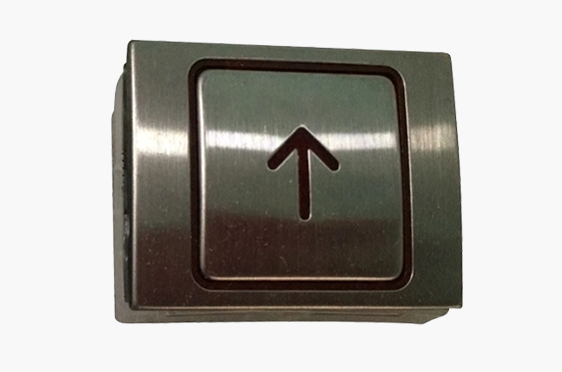

Botoeiras de pavimento: fixadas em totem em aço inoxidável disposta no marco da porta de pavimento, com botões em aço inoxidável, iluminação azul e insertos em braile
Visor indicador de posição em LCD azul com informações de data e hora (detalhe acima)
CARACTERÍSTICAS | TÉCNICAS
Carga nominal: conforme capacidade da cabine – de 6 a 20 pessoas
Velocidades: de 1 a 2 metros/segundo
Rebaixo no piso: 1500 mm
Número de andares atendidos: até 40 andares
Deslocamento: conforme a quantidade de andares atendido
Sistema de tração: cabos de aço e contrapeso
Sistema de freio: mecânico
Casa de máquinas disposta ao topo da caixa de corrida
Máquina de tração: compacta, gearless
Tensão de alimentação elétrica: trifásica 220/380 Volts
Sistema de resgate automático: em caso de falha no fornecimento de energia o elevador se desloca para o pavimento mais próximo, abre as portas e aguarda o retorno da energia elétrica
Quadro de comando: micro processado, com sistema de controle VVVF para o motor integrado, pronto para energização em tensão trifásica, seja 220 ou 380 Volts.
Circuito de comando: 24 Vcc com componentes específicos para elevadores
Sistema de resgate para uso em caso de falha de alimentação elétrica central do quadro do elevador, enviando a cabine ao pavimento térreo e abertura de portas
